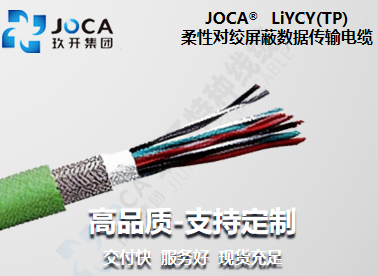

LiYCY(TP)柔性對絞數據傳輸電纜
應用范圍1. 對絞電纜用于需要去電耦的電路2. 干燥或潮溫的室內環境3. 伺服設備的信號系統4. 機械、智能裝備及電子、計算機的測量和控制部分5. 不適合露天環境使用6. 耐油脂7. 耐壓等級不適合動力系統應用8. 柔軟電纜可偶爾非連續性移動使用9. 高密度編制具有較強的抗電氣干擾性能 電纜結構1. 導體：裸銅絲，多股細銅絲絞合導體，符合 DINVDE0295 第五類和 IEC60228 第五類規定2. 絕緣線芯：特制PVC，符合 DIN VDE 0207第四部分規定3. 線芯顏色：色碼符合 DIN 47100 規定4. 成纜：最優節距成對絞合5. 包覆：成纜線芯用薄膜纏繞包覆6. 屏蔽：鍍錫銅絲編制屏蔽7. 護套顏色：灰色（PAL7032） 技術參數： 1. 峰值工作電壓：250V(0.14mm2)；300V(≥0.25mm2)2. 測試電壓：1200V(0.14mm2)；1500V(>0.25mm2)3. 互電容：0.14mm2約120nF/km ≥0.25mm2約150 nF/km4. 感抗：約0.65 mH/km5. 絕緣電阻：>20GΩxcm6. 溫度范圍：靜態：-30℃至+80℃；撓曲：-5℃至+70℃7. 最小彎曲半徑：靜態：6XD(電纜直徑)；撓曲：15XD(電纜直徑)8. 符合標準：DIN VDE 0812 0814 型號規格近似外徑電纜近似重量（kg/km）LiYCY TP1×2×0.143.9520.4LiYCY TP2×2×0.145.7742.85LiYCY TP3×2×0.146.4252.1LiYCY TP4×2×0.146.8759.7LiYCY TP5×2×0.147.6273.79LiYCY TP6×2×0.148.3287.57LiYCY TP1×2×0.254.2226.02LiYCY TP2×2×0.256.2256.25LiYCY TP3×2×0.256.9462.55LiYCY TP4×2×0.257.4781.2LiYCY TP5×2×0.258.2690.82LiYCY TP6×2×0.259.07109.47LiYCY TP1×2×0.344.8234.52LiYCY TP2×2×0.346.8462.69LiYCY TP3×2×0.347.6480.25LiYCY TP4×2×0.348.2697.86LiYCY TP5×2×0.349.14113.84LiYCY TP6×2×0.3410.05136.08LiYCY TP1×2×0.55.3742.76LiYCY TP2×2×0.57.882.48LiYCY TP3×2×0.58.8105.43

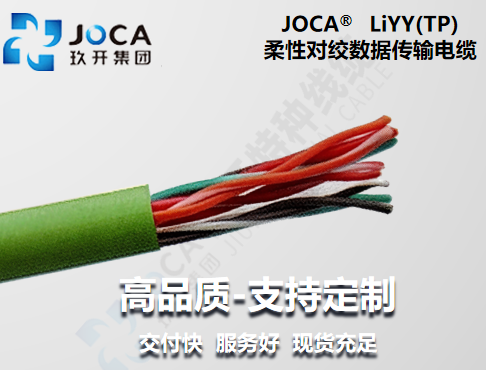

LiYY(TP)
應用范圍1. 對絞電纜用于需要去電耦的電路2. 干燥或潮溫的室內環境3. 伺服設備的信號系統4. 機械、智能裝備及電子、計算機的測量和控制部分5. 不適合露天環境使用6. 耐油脂7. 耐壓等級不適合動力系統應用8. 柔軟電纜可偶爾非連續性移動使用9. 可小彎曲半徑使用 電纜結構1. 導體：裸銅絲，多股細銅絲絞合導體，符合 DINVDE0295 第五類和 IEC60228 第五類規定2. 絕緣線芯：特制PVC符合 DINVDE 0207第四部分規定3. 線芯顏色：色碼符合 DIN 47100 規定4. 成纜：最優節距成對絞合5. 包覆：成纜線芯用薄膜纏繞包覆6. 護套及顏色：特制 PVC灰色 技術參數： 1. 峰值工作電壓：250V(0.14mm2)；300V(≥0.25mm2)2. 測試電壓：1200V(0.14mm2)；1500V(>0.25mm2)3. 互電容：0.14mm2約120nF/km ≥0.25mm2約150 nF/km4. 感抗：約0.65 mH/km5. 絕緣電阻：>20GΩxcm6. 溫度范圍：靜態：-30℃至+80℃；撓曲：-5℃至+70℃7. 最小彎曲半徑：靜態：4XD(電纜直徑)；撓曲：10XD(電纜直徑)8. 符合標準：DIN VDE 0812 0814 型號規格近似外徑 mm電纜近似重量 \(kg/km\)LiYY(TP)2×2×0.144.823LiYY(TP)3×2×0.144.929LiYY(TP)4×2×0.145.536LiYY(TP)5×2×0.145.743LiYY(TP)6×2×0.146.255LiYY(TP)10×2×0.14887LiYY(TP)12×2×0.148.2103LiYY(TP)16×2×0.149.1138LiYY(TP)2×2×0.256.128LiYY(TP)3×2×0.256.242LiYY(TP)4×2×0.256.951LiYY(TP)6×2×0.257.870LiYY(TP)8×2×0.259.286LiYY(TP)10×2×0.2510.3115LiYY(TP)2×2×0.57.954LiYY(TP)3×2×0.5871LiYY(TP)4×2×0.58.796LiYY(TP)8×2×0.512.2177LiYY(TP)10×2×0.513.2218
